Hydraulické adaptéry s O-krúžkovým nástavcom podľa normy SAE z uhlíkovej a nehrdzavejúcej ocele – odolné a vysokotlakové
Hydraulické adaptéry s O-krúžkovým nábojom z uhlíkovej ocele a nehrdzavejúcej ocele podľa normy SAE sú precízne skonštruované konektory určené pre vysokotlakové hydraulické systémy. Vďaka robustnému tesniacemu mechanizmu s O-krúžkom zaisťujú tieto adaptéry bezútešný výkon v náročných prostrediach. Sú vyrobené z uhlíkovej ocele alebo nehrdzavejúcej ocele odolnej voči korózii, poskytujú výnimočnú odolnosť, kompatibilitu s normami SAE (J514/ISO 11926) a všestrannosť v priemyselných, automobilových a ťažkých strojárskych aplikáciách.
Popis
Naša spoločnosť má veľmi kompletný sortiment hydraulických adaptérov s O-krúžkovým nábojom a rôznych závitových zhodných položiek:
1O
1DO9
1FO4

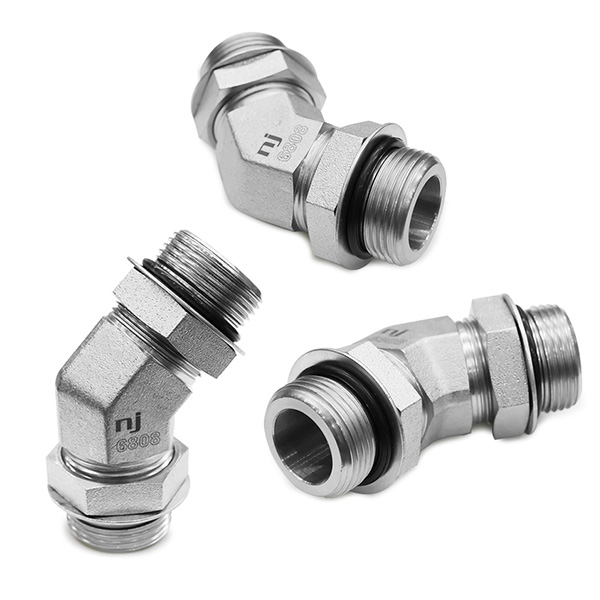

6808Prečo si vybrať naše hydraulické adaptéry s O-krúžkovým hrotom od spoločnosti NINGBO NINGJI YULI FLUID EQUIPMENT CO., LTD?
Osvedčená spoľahlivosť: Dôkladne testované tlakom, aby sa zabezpečila nulová poruchovosť v reálnych podmienkach.
Globálna kompatibilita: Navrhnuté pre bezproblémovú integráciu s hydraulickými systémami SAE, DIN a JIS.
Nákladová efektívnosť: Predĺžená životnosť znižuje frekvenciu výmen a prevádzkové náklady.
Riešenia na mieru: Pre špeciálne potreby sú k dispozícii povrchové úpravy, materiály a zmesi O-krúžkov na mieru.
Integrácia kľúčových slov optimalizovaných pre SEO
Hydraulické adaptéry SAE, spojky s O-krúžkami, vysokotlakové hydraulické konektory, hydraulické adaptéry z nehrdzavejúcej ocele, adaptéry SAE J514, nepriepustné hydraulické spojky, priemyselné adaptéry s O-krúžkami, hydraulické spojky ORB, hydraulické konektory odolné voči korózii.
Naše hydraulické adaptéry s O-krúžkovým nástavcom podľa normy SAE sú navrhnuté pre výkon a dlhú životnosť a sú ideálnym riešením pre odvetvia, ktoré uprednostňujú bezpečnosť, účinnosť a odolnosť. Či už ide o ťažké stroje, automobilové systémy alebo kritické aplikácie na prenos kvapalín, tieto adaptéry poskytujú bezkonkurenčnú tesnosť a odolnosť voči tlaku. Preskúmajte náš sortiment ešte dnes a zvýšte spoľahlivosť svojho hydraulického systému.
Technické dáta
1. Adaptér UNO samec x UNO s nastaviteľnou rovnou zástrčkou/1O
| Vlákno A | Vlákno B | Označenie | L | E | F | H1 | ||
| pomlčka | OSN | pomlčka | OSN | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -09 | 9 / 16-18 | 1O-0909 | 40 | 10 | 10 | 17.46 |
| -12 | 3 / 4-16 | -12 | 3 / 4-16 | 1O-1212 | 45 | 11 | 11 | 22.23 |
| -14 | 7 / 8-14 | -14 | 7 / 8-14 | 1O-1414 | 52 | 13 | 13 | 25.40 |

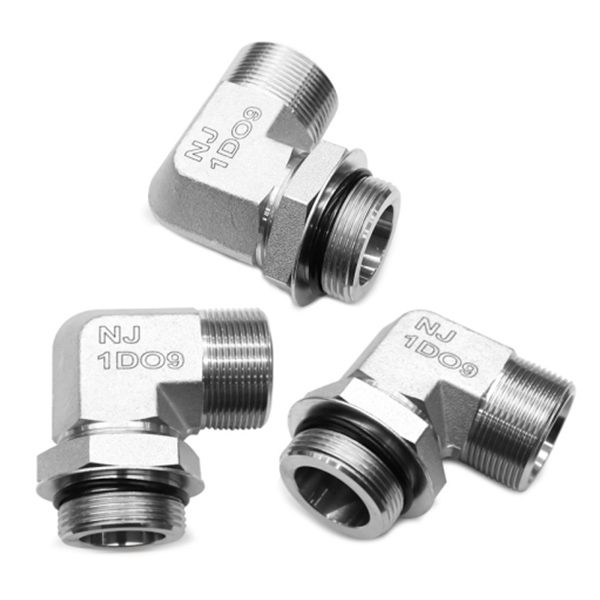

2. DKL metrický závit samec x UNO samec koleno 90 stupňov/1DO9
| Vlákno A | Vlákno B | Označenie | E | F | S1 | ||
| pomlčka | DKK | pomlčka | OSN | mm | mm | mm | |
| -14 | M14x1.5 (08L) | -07 | 7 / 16x20 | 1CO9-1407 | 23 | 19 | 14 |
| -14 | M14x1.5 (08L) | -09 | 9 / 16x18 | 1CO9-1409 | |||
| -16 | M16x1.5 (10L) | -09 | 9 / 16x18 | 1CO9-1609 | 24 | 24 | 19 |
| -18 | M18x1.5 (12L) | -09 | 9 / 16x18 | 1CO9-1809 | 26 | 25 | 19 |
| -18 | M18x1.5 (12L) | -12 | 3 / 4x16 | 1CO9-1812 | 26 | 25 | 19 |
| -22 | M22x1.5 (15L) | -12 | 3 / 4x16 | 1CO9-2212 | 28 | 28 | 22 |
| -22 | M22x1.5 (15L) | -14 | 7 / 8x14 | 1CO9-2214 | 28 | 28 | 22 |
| -22 | M22x1.5 (15L) | -14 | 7 / 8x14 | 1CO9-2217 | |||
| -26 | M26x1.5 (18L) | -14 | 7 / 8x14 | 1CO9-2614 | 31 | 32 | 27 |
| -30 | M30x2 (22L) | -14 | 7 / 8x14 | 1CO9-3014 | |||
| -30 | M30x2 (22L) | -17 | 1.1 / 16x12 | 1CO9-3017 | 35 | 35 | 30 |
| -30 | M30x2 (22L) | -21 | 1.5 / 16x12 | 1CO9-3021 | |||
| -36 | M36x2 (28L) | -17 | 1.1 / 16x12 | 1CO9-3617 | |||
| -36 | M36x2 (28L) | -21 | 1.5 / 16x12 | 1CO9-3621 | 38 | 42 | 36 |
| -45 | M45x2 (35L) | -26 | 1.5 / 8x12 | 1CO9-4526 | 48 | 46 | 50 |

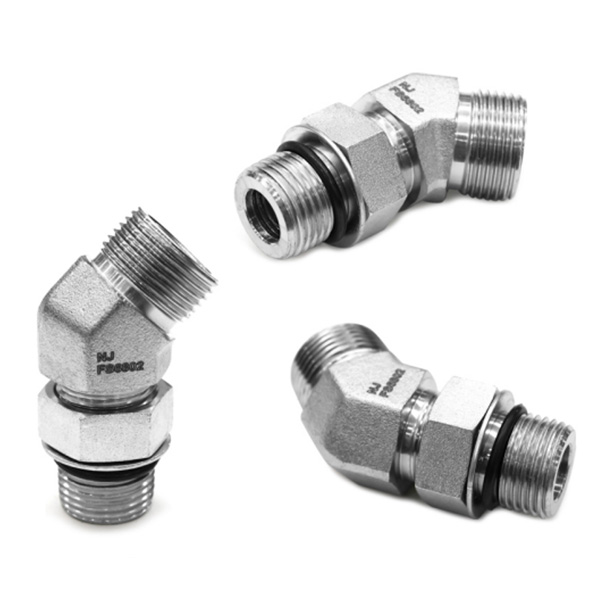

3. Koleno ORFS samec x UNO samec 45 stupňov /1FO4
| Vlákno A | Vlákno B | Označenie | E | F | S1 | H | ||
| pomlčka | ORFS | pomlčka | OSN | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | 1FO4-0907 | 16 | 30 | 14 | 15.9 |
| -09 | 9 / 16-18 | -09 | 9 / 16-18 | 1FO4-0909 | 17 | 33 | 19 | 19.1 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | 1FO4-1107 | 19 | 31 | 19 | 15.9 |
| -11 | 11 / 16-16 | -09 | 9 / 16-18 | 1FO4-1109 | 19 | 33 | 19 | 19.1 |
| -11 | 11 / 16-16 | -12 | 3 / 4-16 | 1FO4-1112 | 19 | 36 | 19 | 23.8 |
| -11 | 11 / 16-16 | -14 | 7 / 8-14 | 1FO4-1114 | 19 | 45 | 27 | 27.0 |
| -13 | 13 / 13-16 | -09 | 9 / 16-19 | 1FO4-1309 | 20 | 33 | 19 | 19.1 |
| -13 | 13 / 16-16 | -12 | 3 / 4-16 | 1FO4-1312 | 20 | 36 | 19 | 23.8 |
| -13 | 13 / 16-16 | -14 | 7 / 8-14 | 1FO4-1314 | 21 | 45 | 27 | 27.0 |
| -16 | 1-14 | -12 | 3 / 4-16 | 1FO4-1612 | 22 | 50 | 30 | 34.9 |
| -16 | 1-14 | -14 | 7 / 8-14 | 1FO4-1614 | 23 | 45 | 27 | 27.0 |
| -19 | 1.3 / 16-12 | -14 | 7 / 8-14 | 1FO4-1914 | 26 | 50 | 27 | 27.0 |
| -19 | 1.3 / 16-12 | -17 | 1.1 / 16-12 | 1FO4-1917 | 26 | 50 | 31 | 34.9 |
| -19 | 1.3 / 16-12 | -21 | 1.5 / 16-12 | 1FO4-1921 | 29 | 52 | 37 | 41.3 |
| -23 | 1.7 / 16-12 | -21 | 1.5 / 16-12 | 1FO4-2321 | 30 | 52 | 37 | 41.3 |
| -27 | 1.11 / 16-12 | -26 | 1.5 / 8-12 | 1FO4-2726 | 32 | 54 | 41 | 47.6 |
| -27 | 1.11 / 16-12 | -30 | 1.7 / 8-12 | 1FO4-2730 | 33 | 54 | 47 | 54.0 |
| -32 | 2-12 | -30 | 1.7 / 8-12 | 1FO4-3230 | 37 | 54 | 47 | 54.0 |
podrobnosti
Výhody hydraulického adaptéra s O-krúžkom:
1. Vynikajúca prevencia únikov
Dizajn O-krúžkového vývodu vytvára mechanizmus dvojitého tesnenia (kontakt kov na kov + stlačený O-krúžok), ktorý eliminuje únik kvapaliny/plynu, a to aj pri tlakových špičkách.
2. Odolnosť voči vysokému tlaku
Odolávajú tlaku až 10,000 XNUMX PSI (v závislosti od materiálu a veľkosti), vďaka čomu sú vhodné pre náročné hydraulické aplikácie.
3. Odolnosť proti korózii
Varianty z nehrdzavejúcej ocele ponúkajú vynikajúcu ochranu proti hrdzi, oxidácii a chemickým vplyvom, zatiaľ čo adaptéry z uhlíkovej ocele sú pozinkované pre zvýšenú odolnosť.
4. Jednoduchá inštalácia
Zjednodušená montáž so štandardizovanými závitmi SAE znižuje prestoje a náklady na údržbu.
5. Široký rozsah teplôt
Spoľahlivo funguje pri teplotách od -65 °C do +400 °C (od -54 °F do +204 °F), čo zaisťuje funkčnosť v extrémnych klimatických podmienkach.
6. Súlad s normami SAE/ISO
Vyrobené podľa noriem SAE J514 a ISO 11926 pre zaručenú kompatibilitu s globálnymi hydraulickými systémami.
Vlastnosti hydraulického adaptéra s O-krúžkom:
1. Materiálové možnosti
Uhlíková oceľ: Pozinkovaná pre odolnosť proti korózii, cenovo výhodná pre všeobecné použitie.
Nerezová oceľ (304/316): Vynikajúca chemická a teplotná odolnosť pre kritické prostredia.
2. Presné závitovanie
Rovné závity SAE (ORB) zaisťujú bezpečné spojenie bez rizika krížového závitovania.
3. Kompatibilita O-krúžkov
Predinštalované s vysoko kvalitnými O-krúžkami Buna-N, Viton alebo Nitrile (prispôsobiteľné na požiadanie).
4. Povrchová úprava
Hladké a odhrotené povrchy minimalizujú opotrebovanie tesnení a predlžujú životnosť výrobku.
5. Rozsah veľkostí
K dispozícii s rozmermi závitu NPT, JIC a metrickým závitom od 1/8" do 2" pre rôzne hydraulické konfigurácie.
6. Certifikácia
7. V súlade s RoHS a testované na splnenie noriem kvality ISO 9001.
Využitie
Použitie hydraulického adaptéra s O-krúžkom:
1. Hydraulické systémy
Ideálne na spájanie hadíc, potrubí a komponentov vo vysokotlakových hydraulických obvodoch pre stavebné zariadenia, poľnohospodárske stroje a priemyselné náradie.
2. Automobilový priemysel
Používa sa v brzdových potrubiach, systémoch posilňovača riadenia a sieťach dodávky paliva na zabezpečenie spoľahlivého utesnenia pri extrémnom tlaku a vibráciách.
3. Zariadenia pre ropu a plyn
Používa sa vo vrtných súpravách, čerpadlách a potrubiach, kde je odolnosť voči agresívnym chemikáliám a kvapalinám s vysokou teplotou kritická.
4. Letectvo a obrana
Dôveryhodné pre hydraulické a pneumatické systémy vyžadujúce ľahké, ale odolné armatúry s bezpečným tesnením.
5. Výrobné stroje
Zaisťuje efektívny prenos tekutín v CNC strojoch, lisoch a automatizačných systémoch.
